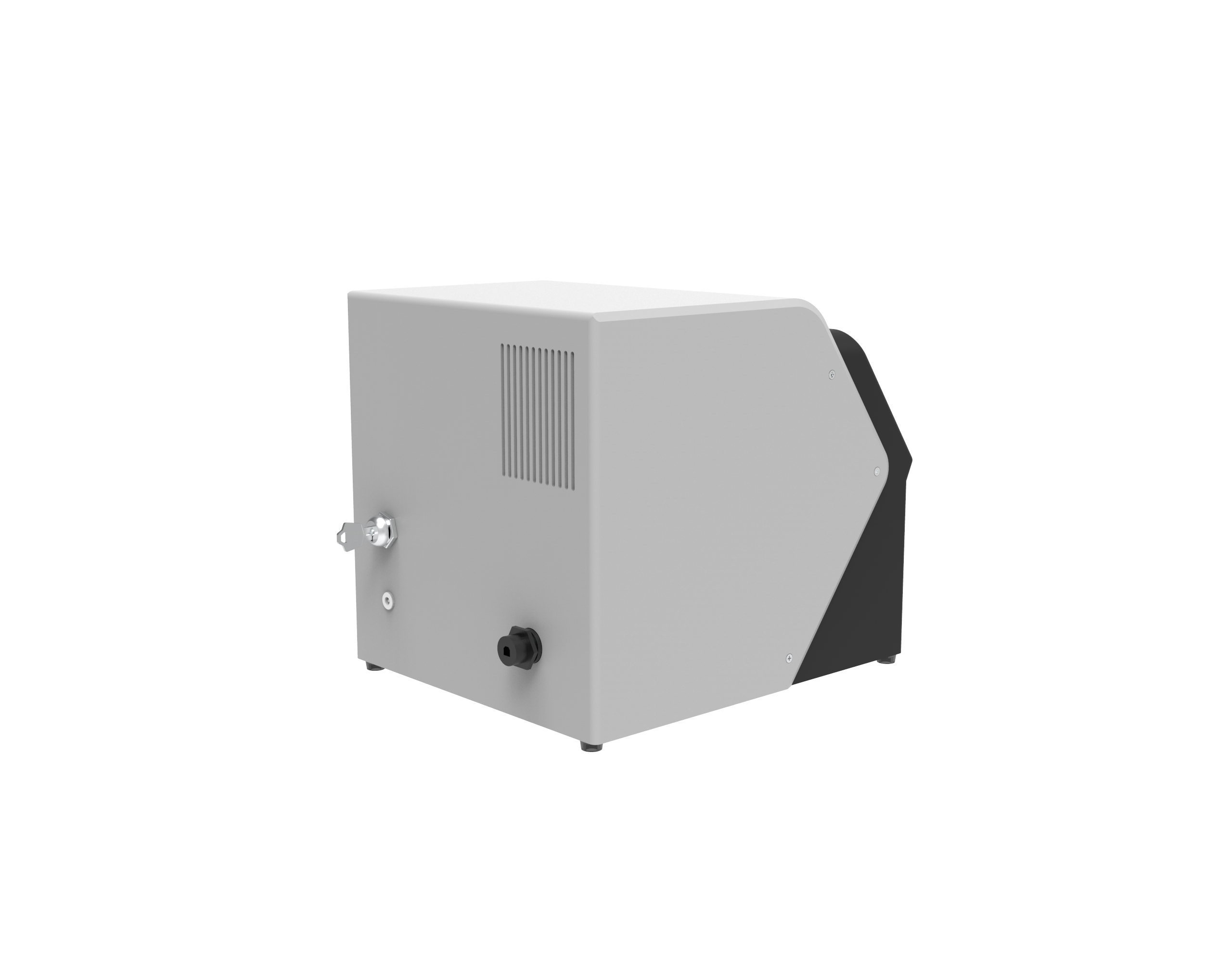

HPL-F系列 荧光光谱仪
HPL-F系列荧光光谱仪主要用于光致发光荧光发射光谱的采集和分析，该系统由光谱仪、专用荧光探头（同轴光设计）、荧光激光器≤2nm三大核心模块组成的一体机。。荧光光谱仪内置窄线激光器，荧光光谱仪外壳预留SMA905作为荧光信号接收的接口，FC/PC作为激光器与探头连接的接口。最常用的为采用405nm作为激发的荧光光谱仪。
405nm主要用于下转换荧光，980主要用于上转换荧光使用，也可搭配532nm等其他波长。
【荧光系统搭建】
1.荧光探头搭建

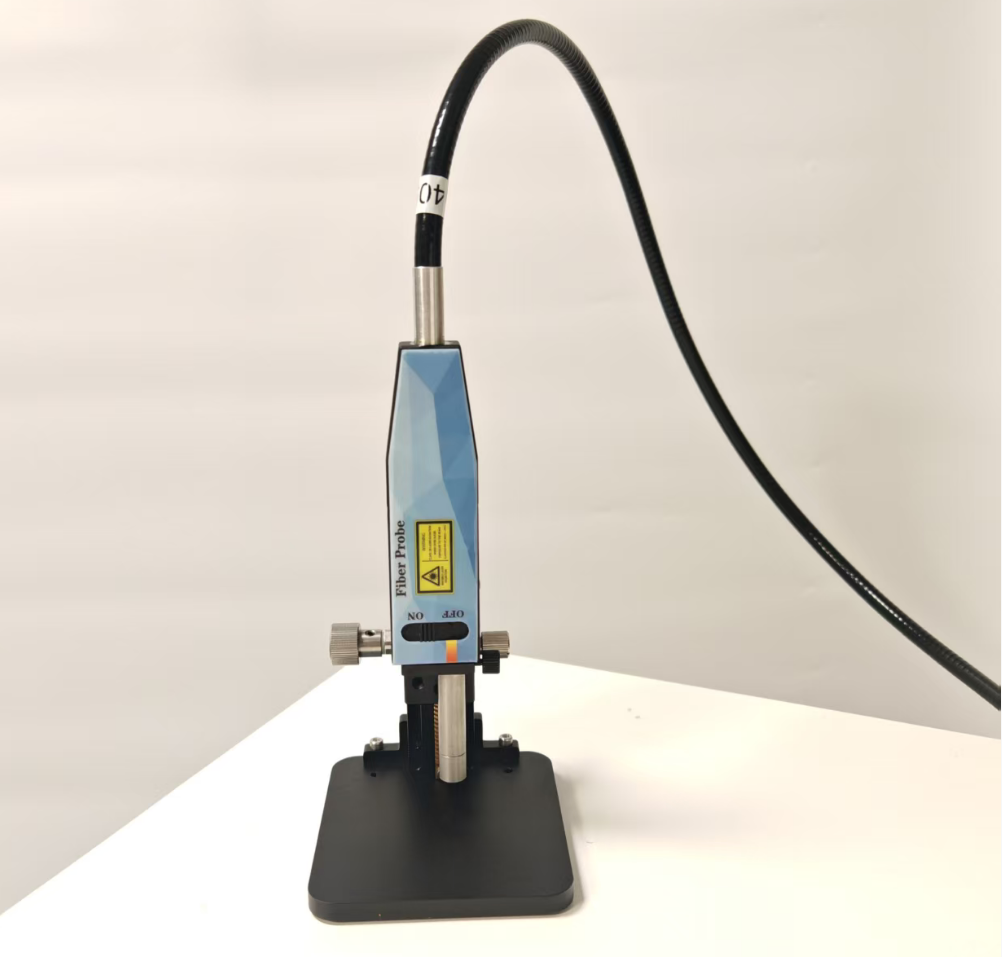

- 405nm荧光测试可选配对应的Probe-F-405nm 荧光探头；
- 980nm荧光测试可选配对应的Probe-F-980nm 荧光探头；
- 532nm荧光测试可选配对应的Probe-R-532nm 荧光探头；
- 785nm荧光测试可选配对应的Probe-R-785nm 荧光探头；
2.光谱仪荧光检测搭建
可搭载中光星仪自研的MQE-SP01制冷型光纤光谱仪实现200-1100nm的上下转换荧光测量，也可搭载SBC2000S基础型光纤光谱仪实现入门级荧光检测（成本低），如果荧光信号很弱，可选择搭载其他高性能光谱仪HQE-SP01科研级光纤光谱仪。
3.激光器搭配

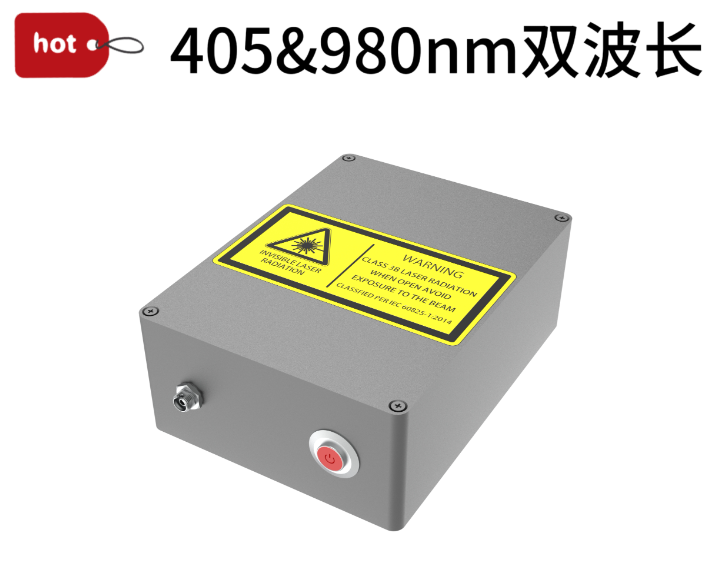

- 405nm&980nm二合一荧光激光器：Laser-F405-980-01二合一荧光激光器
- 405nm单通道激光器：Laser-F405-01 荧光专用激光器
- 980nm单通道激光器：Laser-980-01 荧光专用激光器
- 532nm单通道激光器：Laser-R532-01荧光激光器
- 其他波长可定制或OEM
应用领域：
405nm、 532nm、785nm、980nm各荧光光谱仪在多个领域都有广泛应用，包括但不限于：
化学分析：用于分子结构识别、化学反应动力学研究。
生物医学研究：用于细胞成分分析、药物检测和生物标记物研究。
材料科学：用于材料表征、晶体结构分析和纳米材料研究。
食品和饮料行业：用于食品成分和质量控制。
环境监测：用于大气、水质和土壤中的污染物检测。
|
HPL-F系列技术规格参数 |
||
| HPL-F405-10 | ||
|
窄线宽荧光激光器 |
激光波长 |
405nm（532、785nm、980nm多激光器可选） |
|
波长偏差 |
±0.5nm |
|
|
光谱线宽 |
≤2nm |
|
|
输出功率 |
≥100mw@405nm |
|
|
荧光光谱仪 |
荧光光谱范围 |
20 |
|
分辨率 |
≤2.5nm |
|
|
光路 |
交叉CT光路系统 |
|
|
A/D |
16bit |
|
|
传感器 |
2048x64个像素 ，制冷温度-10°@室温25° |
|
|
像素尺寸 |
14umx14um |
|
|
有效通光口径 |
≥φ5mm |
|
|
滤光片组 |
长波通发射片、二向色滤光片 |
|
|
波数校准 |
出厂前校准 |
|
|
其他 |
工作温度范围 |
0~40℃； |
|
通讯接口 |
USB接口 |
|
|
供电方式 |
适配器供电 |
|
|
外接电源 |
24V电源适配器 |
|
|
操作系统 |
Windows |
|
|
视屏显微荧光测量平台 （选配） |
载体 |
正置金相/透射一体显微镜（方便调焦） |
|
光学系统 |
OTICS无限远色差校正光学系统 |
|
|
放大倍数范围 |
50X～500X |
|
|
照明方式 |
标配落射照明和透射照明一体化 |
|
|
荧光耦合中间体 |
安装于落射照明中间体的下方，提高荧光光谱信号的强度 |
|
|
观察筒 |
铰链式三目观察筒，30°倾斜，瞳距调节48 mm～76mm， 20%观察，同时80%摄影 |
|
|
目镜 |
10X大视野、高眼点平场目镜，视场数≥Φ20mm |
|
|
调焦装置 |
粗微同轴调焦，粗调带松紧调节，并有调焦上限位装置 |
|
|
转换器 |
内倾式内定位五孔转换器 |
|
|
聚光镜 |
N.A.1.25阿贝聚光镜，带可变光栏 |
|
|
摄像接筒 |
0.5X-1X 摄像接筒（C-Mount） |
|
|
载物台机 |
械移动载物台，平台快降装置，使观察距离增加50mm。 |
|
|
荧光接口盒 |
内置激光器及滤光片组 |
|
|
成像相机 |
基于CMOS传感器的科学级相机，≥1200万像素 |
|
|
观察便捷性 |
双观察方式：目视和相机可同时进行观察， |
|
|
显微荧光对焦方式 |
共焦方式 |
|
|
物镜（标配） |
标配无限远10x、20x、50x |
|
荧光实测：

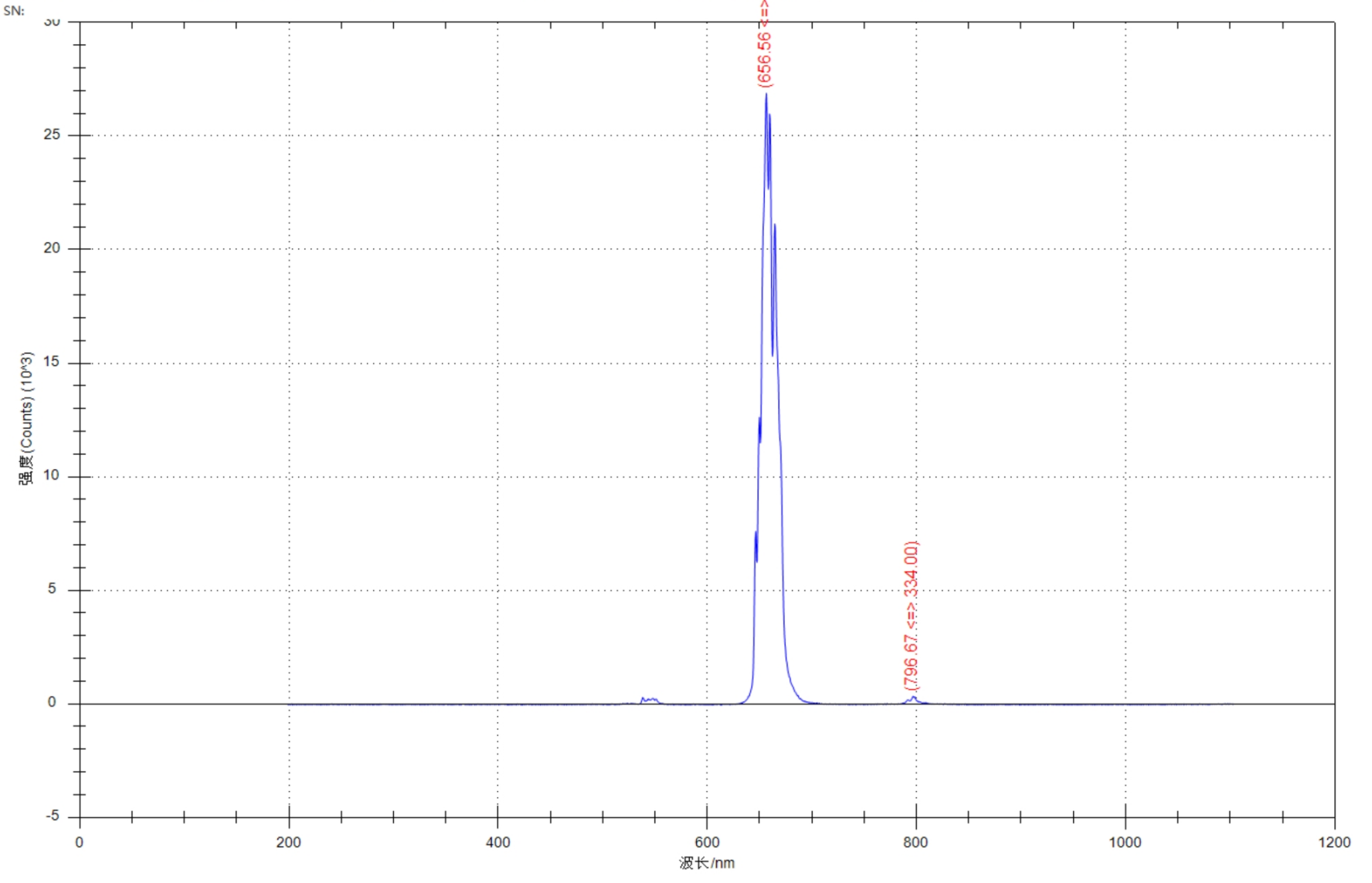

红色荧光粉

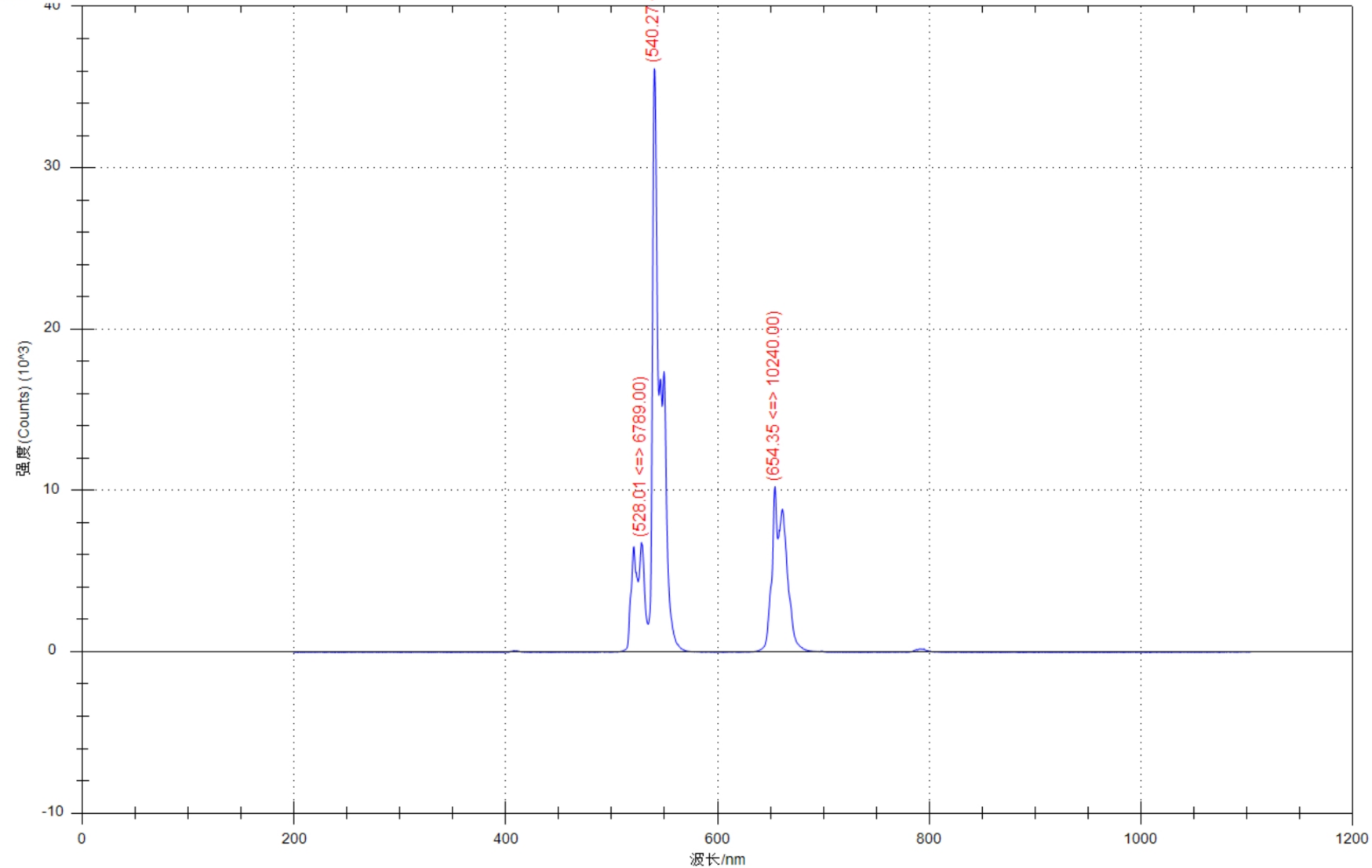

绿色荧光粉
