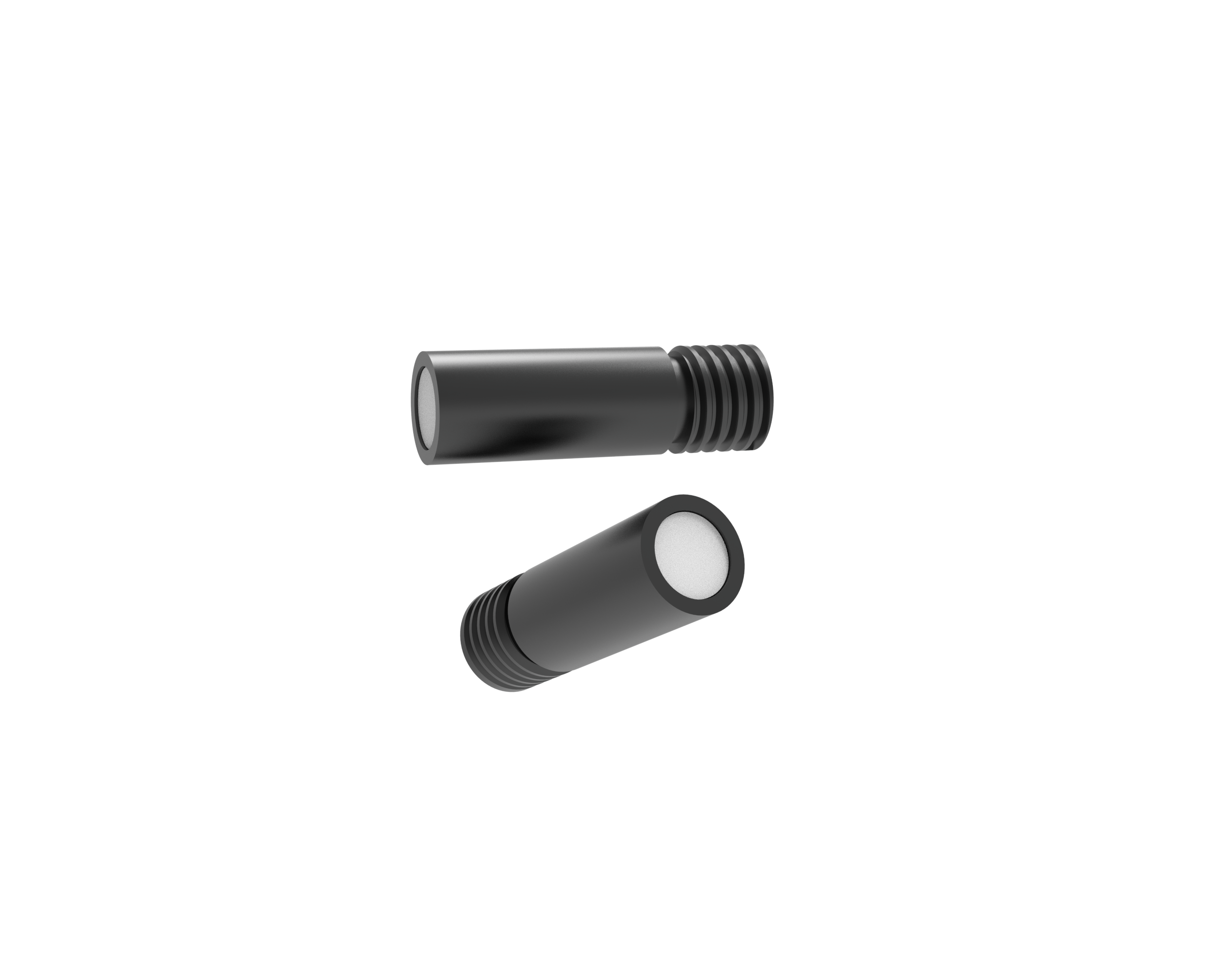

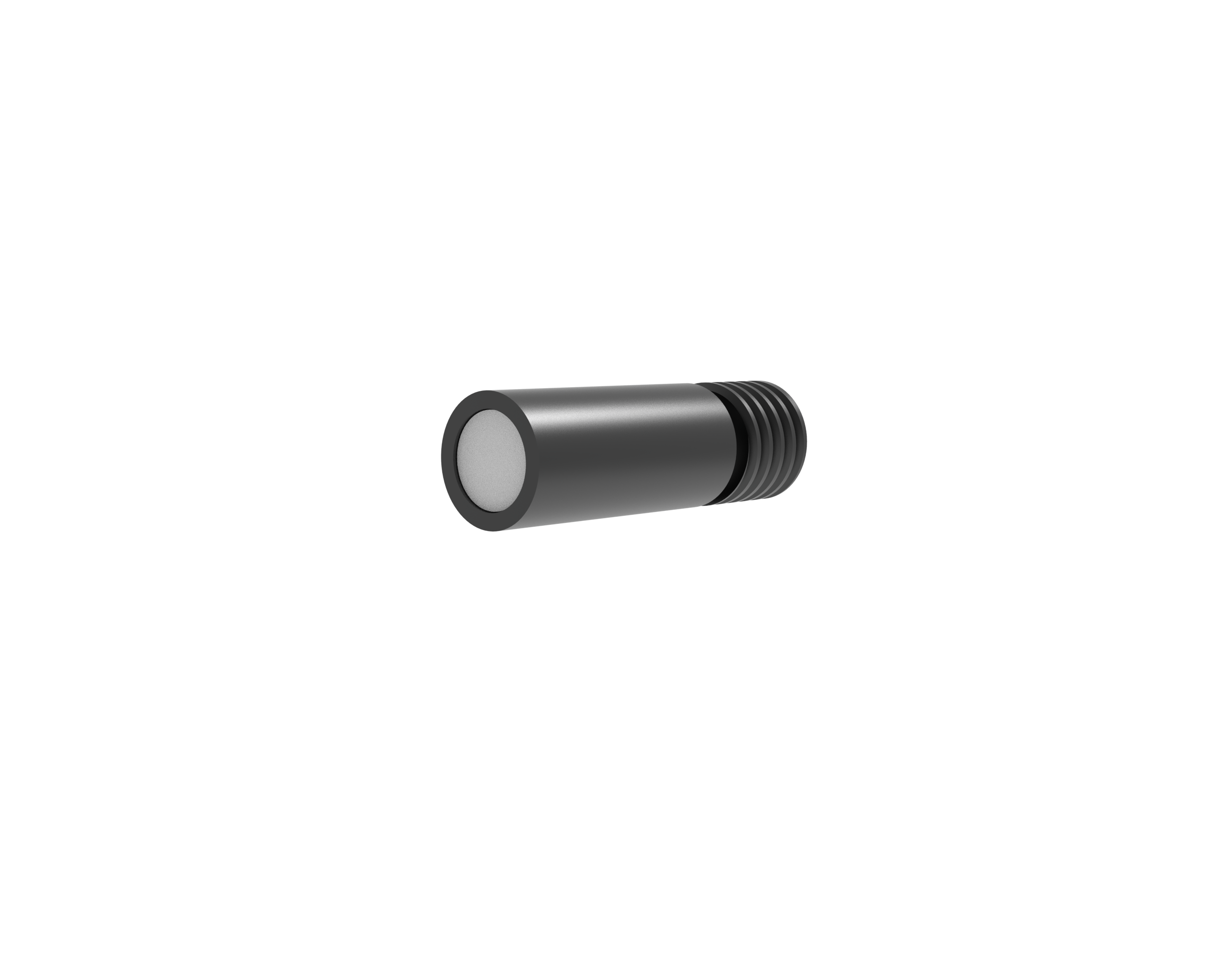

ZGXY-CC-GL 余弦校正器

一、产品概述

ZGXY-CC-GL 是中光星仪专为光谱辐照度、环境光照、LED 光学检测开发的经济型标准余弦校正器，采用宽波段光学漫射玻璃作为核心漫射介质，光谱覆盖 300~2500nm 紫外 - 可见 - 近红外全波段；外壳采用标准化 1/4-36 英制 SMA905 螺纹接口，完美适配我司全系列光纤光谱仪，同时兼容市面绝大多数 SMA905 光纤探头，依靠稳定朗伯漫射结构修正多角度入射光响应偏差，解决大角度测光数据失真问题，是教学实验、工业批量检测、常规光照监测的高性价比取样配件。

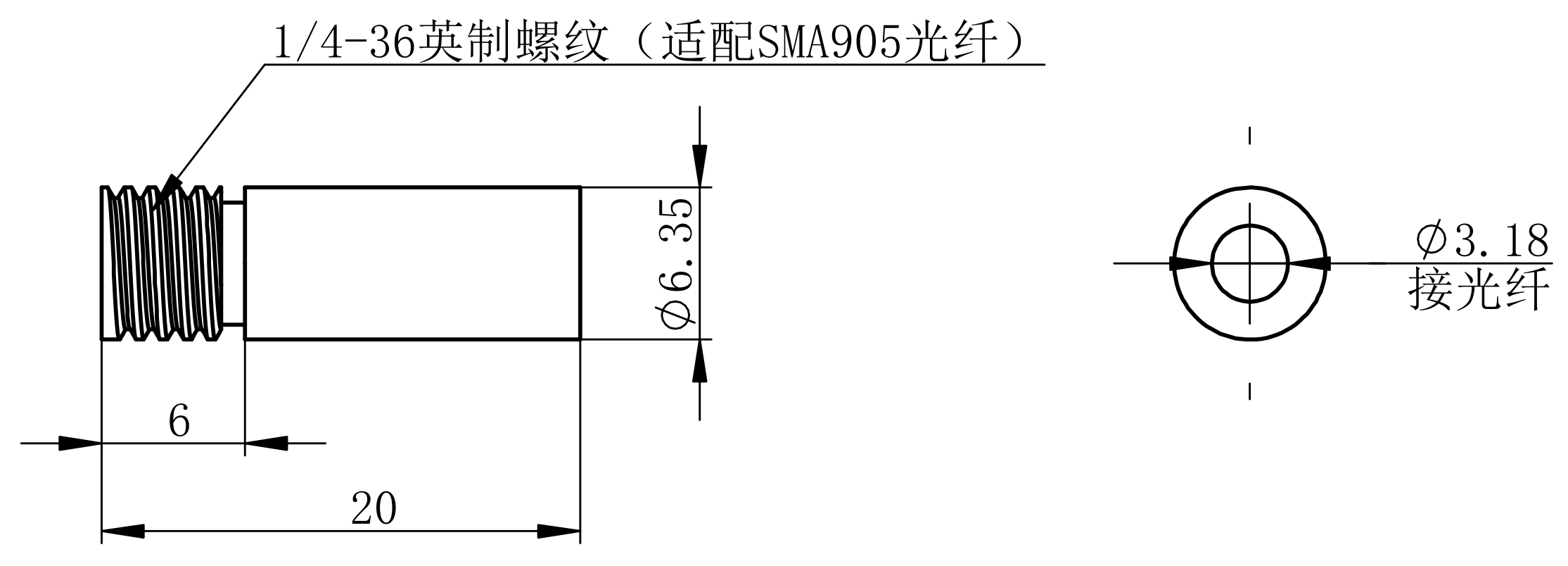

二、结构与尺寸参数（对应原厂加工图纸）

1. 整体总长：20mm
2. 主体外径：Φ6.35mm
3. 螺纹段长度：6mm，标准1/4-36 英制螺纹，直接锁紧 SMA905 光纤
4. 光纤对接内孔：Φ3.18mm，适配常规光纤纤芯耦合，减少光路损耗
5. 漫射元件：定制宽波段漫射玻璃圆片，有效通光口径 Φ3.18mm，内置壳体前端，一体化防尘结构

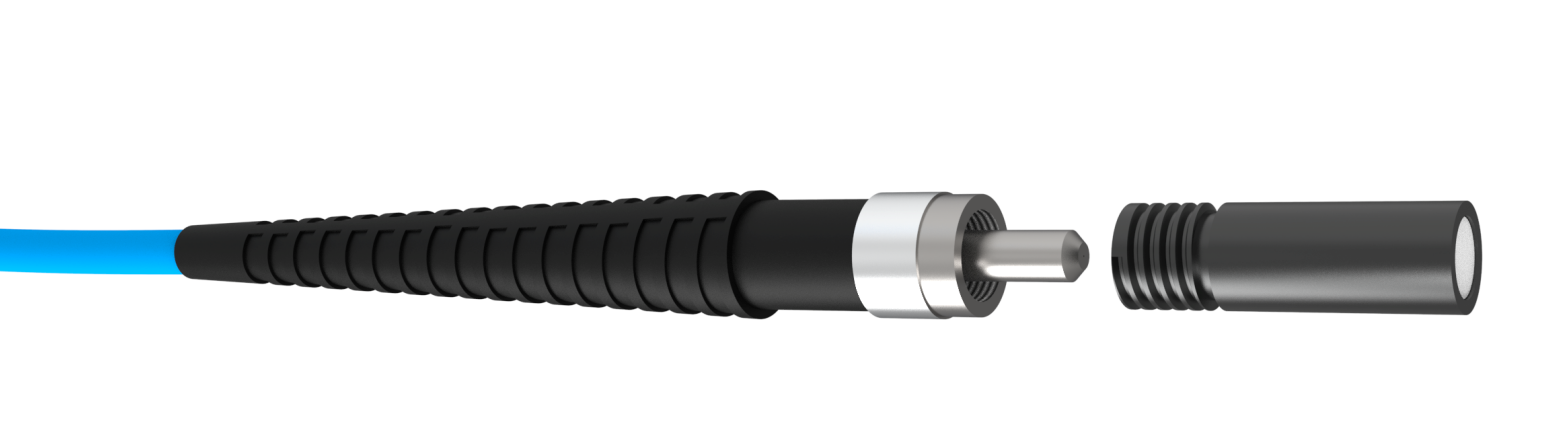

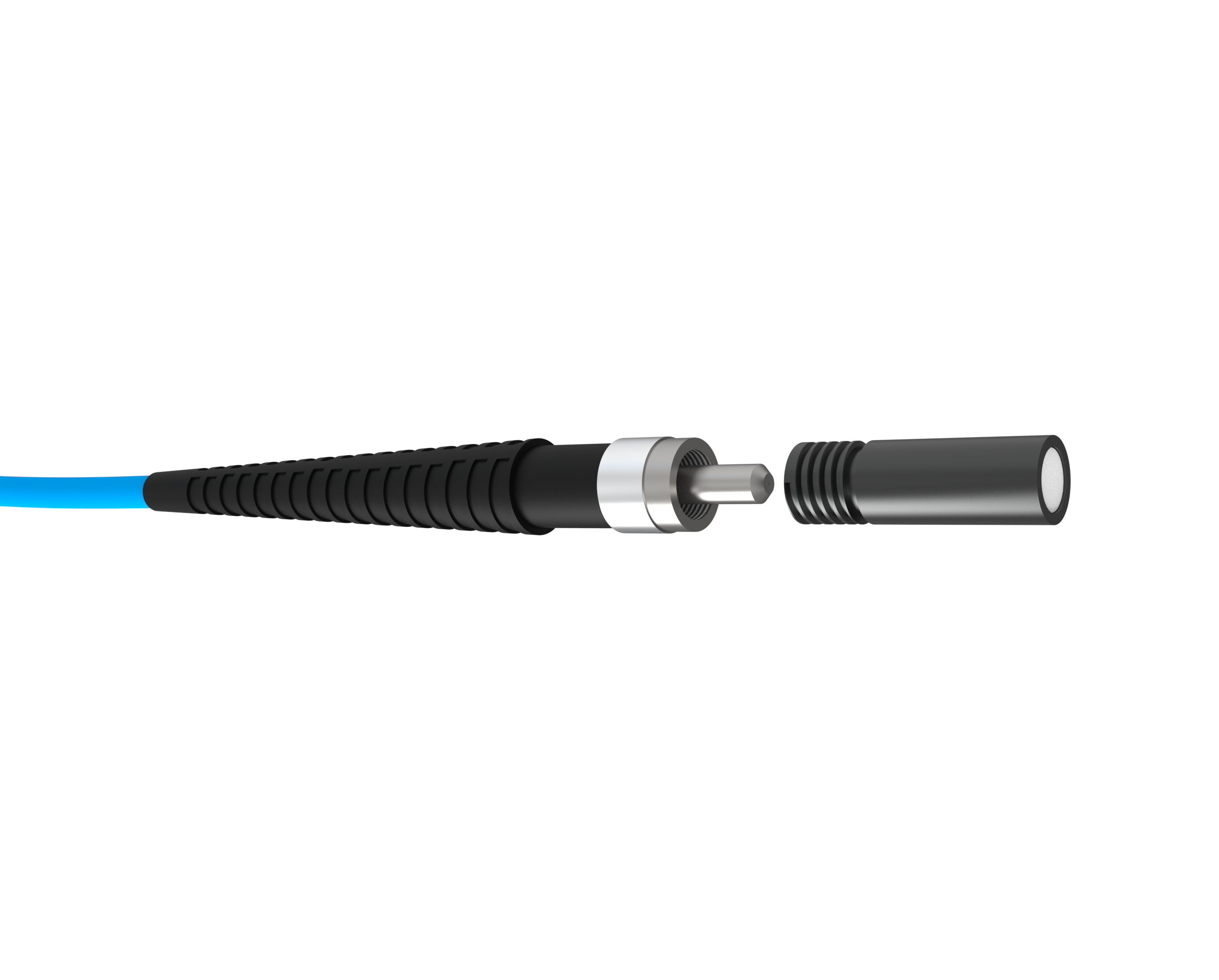

余弦校正器可搭配SMA905光纤进行测试（FC接口的需定制）。

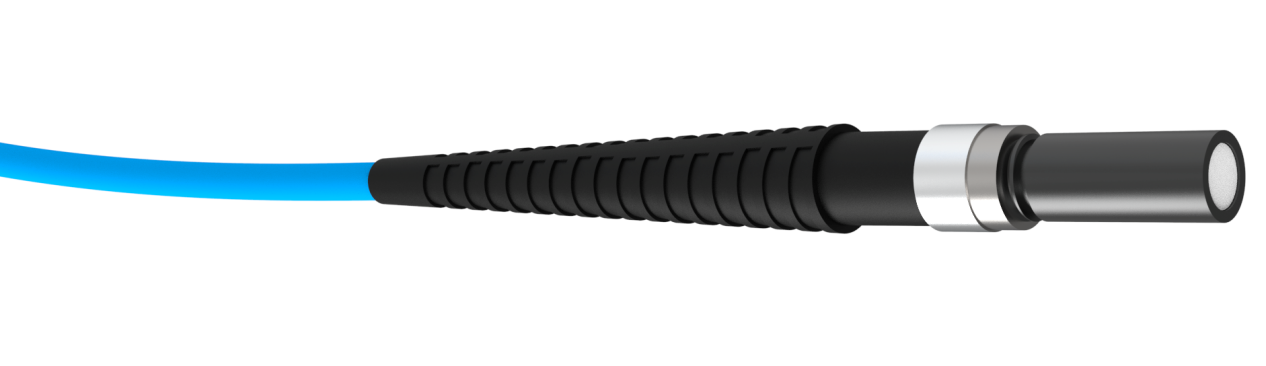

余弦校正器接上SMA905光纤后（中光星仪有全系列光纤适配）

三、核心光学性能

1. 光谱响应范围：300nm ~ 2500nm（紫外、可见光、近红外通用），满足绝大部分应用场合
2. 视场角：180° 全域立体角采光（预留0.1mm端面距离防止刮花）
3. 余弦校正精度：0°~70° 入射角余弦误差 ≤ ±4%，贴合朗伯余弦照度定律
4. 漫射特性：双面精磨漫射玻璃，低荧光、光谱均匀性优异，单批次响应偏差小
5. 机械稳定性：玻璃基底抗磕碰、耐轻微擦拭，长期使用不易形变、无粉化脱落问题
6. 耐温性能：-40°-200°(如需高温连续工作，需要沟通更换耐高温胶水）

四、材质配置说明

1. 漫射核心：宽波段光学漫射玻璃（300–2500nm 专用配方，无杂质、无光谱吸收谷）
2. 外壳材质：精密铝合金数控车削外壳，表面哑光氧化处理，抗反光、耐腐蚀
3. 螺纹接口：标准 1/4-36 英制 SMA 金属螺纹，配合光纤接头锁紧不打滑，拆装便捷
4. 防护配套：出厂附赠 SMA 防尘帽，闲置时保护漫射玻璃与螺纹接口，避免粉尘污染影响测光精度

五、产品核心优势

1. 通用宽波段覆盖 突破传统玻璃款仅可见光可用的局限，300nm 紫外至 2500nm 近红外完整覆盖，一套配件兼顾紫外灯、太阳光、LED、近红外光源检测。
2. 标准化通用接口 1/4-36 英制 SMA905 标准螺纹，无缝匹配中光星仪 SBC2000S、MQE-SP01 全系光谱仪，也兼容海洋、复享、闻奕等市面主流光纤光谱设备，客户无需额外转接配件。
3. 高性价比量产方案 漫射玻璃原料采购，适合设备厂商批量配套、教学实验室大批量采购，在保证合格余弦校正精度前提下大幅降低整机配套成本。
4. 坚固耐用易维护 玻璃漫射片硬度高，相比 PTFE 不易刮花、耐高温、沾灰后可气吹清洁；铝合金外壳结构紧凑，整机外径仅 Φ6.35mm，可适配狭小空间、手持便携设备集成。
5. 出厂全检一致性高 每台校正器出厂均完成角度余弦误差、光谱响应双项抽样检测，批量产品数据偏差可控，标准化生产适配自动化产线、标准化检测设备配套。

六、典型应用场景

1. 高校实验室教学光谱实验、基础照度课程实训
2. LED 灯具、显示屏常规可见光光谱、照度测试
3. 室内环境光、户外普通自然光辐照度监测
4. 光伏组件基础光照采集、普通近红外光源检测
5. 中小型检测设备、手持便携光谱仪原厂配套配件
6. 预算敏感型工业批量标准化测光产线

七、使用与维护说明

1. 安装：对准 SMA905 光纤螺纹轻柔旋紧，禁止暴力拧动，防止螺纹滑丝、内部漫射玻璃挤压碎裂；
2. 防护：漫射玻璃表面禁止徒手触碰，油污、指纹会直接降低漫射均匀性；
3. 清洁：表面浮尘使用无尘氮气气吹清理，严禁酒精、丙酮等有机溶剂擦拭玻璃漫射面；
4. 存放：常温干燥避光存放，长期不用套上配套防尘帽，避免粉尘堆积。

八、出厂标配

ZGXY-CC-GL 余弦校正器 ×1、SMA 接口防尘保护帽 ×1、独立防静电包装袋

九、选型搭配建议

• 仅做常规可见光、近红外检测，预算有限、大批量配套：优先选择 ZGXY-CC-GL 漫射玻璃款；
• 需高精度紫外长期检测、太阳光高精度辐射测量、科研级低误差需求：搭配我司 ZGXY-CC-PT 光学 PTFE 款使用。
